Vigas de racks: características y funciones

Las vigas son uno de los elementos básicos de los racks metálicos que se instalan en los almacenes. Su función es la de soportar el peso de la mercancía.

Los racks metálicos están compuestos por elementos de sujeción ─puntales, vigas y bastidores─ y accesorios que garantizan el correcto funcionamiento de las instalaciones logísticas.

¿Qué son las vigas?

Las vigas son perfiles horizontales que actúan como soporte para depositar las tarimas y sus cargas. Estos elementos, conectados con los bastidores verticales, distribuyen el peso de la mercancía de manera uniforme sobre los racks.

Las vigas son uno de los componentes clave de los racks selectivos. Constituyen una pieza más de una estructura que incluye bastidores (elemento vertical formado por dos o más puntales), placas de nivelación (corrigen los desniveles del suelo) y anclajes (fijan los racks en la losa).

Características de las vigas

Las vigas suelen fabricarse en acero, lo que les proporciona una elevada resistencia y durabilidad para soportar cargas pesadas. También son ajustables, es decir, pueden posicionarse a lo largo de la altura de los bastidores verticales a fin de dar cabida a distintos tamaños de tarimas y adaptarse a las necesidades logísticas.

Las vigas se unen a los puntales mediante conectores o grapas que encajan en sus ranuras para una mayor estabilidad de la estructura. Están dotadas de dispositivos de seguridad que minimizan las consecuencias de cualquier error de manipulación por parte de los equipos de manejo.

Asimismo, los racks selectivos no solo pueden alojar tarimas estandarizadas, sino también otros tipos de productos como contenedores, tarimas de dimensiones y calidades variadas, cajas o paquetes sueltos de grandes dimensiones. En estos casos, las vigas pueden incorporar complementos como estantes o cualquier otro tipo de soporte que permita colocar la mercancía en los racks.

Cálculo y diseño de las vigas

Los elementos que conforman los racks ─vigas, bastidores y materiales con los que se fabrican─ deben cumplir normas específicas y someterse a ensayos para asegurar el correcto funcionamiento de la instalación.

En Europa, los diseñadores de sistemas de almacenamiento se basan en las normas EN 15512:2020, EN 15620, EN 15629 y EN 15635, entre otras, a la hora de definir cuestiones como las tolerancias de fabricación, el montaje, el funcionamiento seguro y el mantenimiento de la instalación.

La norma 15620, por ejemplo, ofrece indicaciones sobre las holguras que deben preverse entre las tarimas. La altura entre niveles se calcula teniendo en cuenta variables como las dimensiones de las tarimas ─con carga incluida─, la altura de la viga o el equipo de manejo empleado para manipular la mercancía.

Por otra parte, según la norma EN 15512, las vigas requieren ensayos de flexión para analizar la deformación al aplicar un esfuerzo. También se realizan ensayos a cortante en los conectores de las vigas con los bastidores para comprobar que los dispositivos de seguridad sean lo suficientemente efectivos.

Tipos de vigas (y estantes)

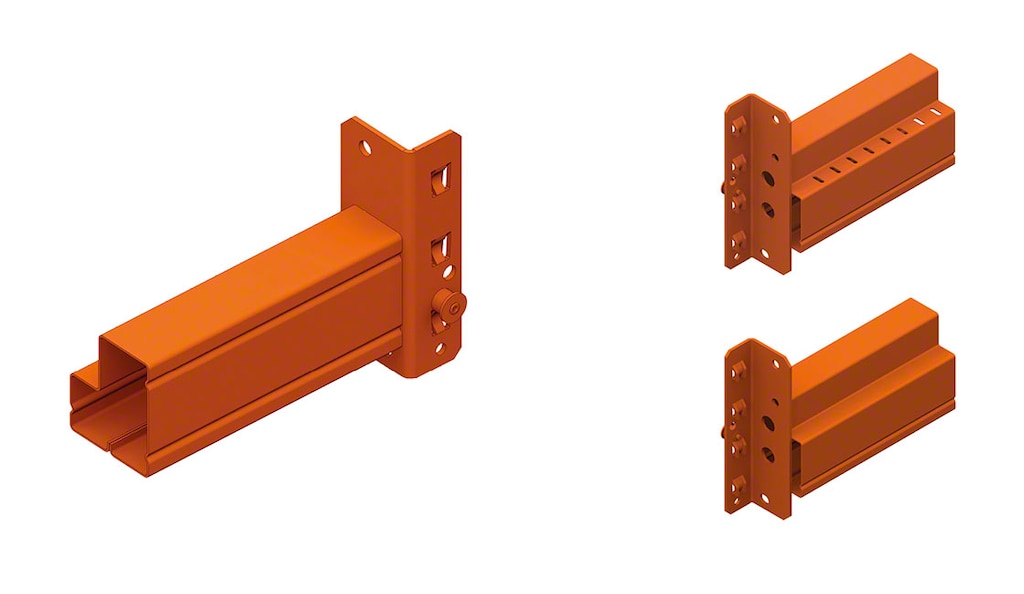

Mecalux dispone de una extensa gama de vigas que cubren diversas necesidades, tanto a nivel de dimensiones como de tipo y capacidad de carga. Las vigas sobre las que se depositan tarimas suelen tener dos formas diferenciadas:

• Vigas tubo. Se caracterizan por estar formadas por un único tubo perfilado y soldado a dos grapas, una en cada lado.
• Vigas 2C. Están compuestas por dos perfiles en forma de C encajados uno dentro del otro y soldados a las grapas.

Las instalaciones logísticas donde se combina el almacenamiento de tarimas con el de cajas pueden incorporar estantes para almacenar la mercancía y hacer picking. En esta solución de almacenamiento, las vigas están constituidas por un tubo perfilado en el que se emplazan los estantes.

Los estantes actúan a modo de refuerzo, dado que las tarimas se colocan sobre las vigas. Existen varios tipos de estantes según cada necesidad:

• Rejados. Están formados por una malla electrosoldada rectangular y travesaños que actúan como elemento de rigidización.
• Metálicos. Encajan sobre las vigas sin ningún tipo de fijación.
• Madera. Para estos estantes, es preciso añadir dispositivos de retención y travesaños de refuerzo en función de la carga a soportar.

Los estantes más habituales en las instalaciones logísticas son los rejados. ¿Por qué? Por sus características ventajosas: aportan una mejor circulación del aire y facilitan el paso de luz.

Los estantes rejados suelen situarse en los niveles superiores de los racks con dos objetivos básicos: como medida de prevención para evitar posibles desprendimientos de mercancía y, a su vez, para favorecer la visibilidad de los operadores que depositan los productos en sus ubicaciones.

Vigas, un elemento fundamental de los racks

Las vigas son uno de los elementos centrales de los racks metálicos. Al igual que los demás componentes de los sistemas de almacenamiento, las vigas se someten a exhaustivos ensayos y controles de calidad para cumplir con la normativa internacional y garantizar el correcto funcionamiento de la instalación.

En Mecalux tenemos una larga trayectoria diseñando sistemas de almacenamiento para todo tipo de compañías. Los racks de Mecalux pueden ajustarse a cualquier requerimiento logístico, por muy exigente que pueda ser. Contacta con nosotros, analizaremos las características de tu almacén y diseñaremos la mejor solución para tu negocio.
